很多人剛接觸BNC都會問一個很“工程味”的問題：

為什么偏偏是 50Ω 和 75Ω？不是 60Ω、100Ω？

答案其實不只是電氣設計問題，背后還牽扯到一段通信工程“折中藝術”的歷史。

在德索連接器參與的一些培訓里，我通常會這樣總結：

這兩個數字，不是最完美的，而是“最現實的”。

一、先說結論：50Ω和75Ω分別是兩種“最優解”

50Ω：功率與損耗的折中最優

75Ω：信號損耗最小最優

本質是兩個不同目標下的“最佳選擇”

二、從物理本質講：阻抗不是隨便定的

同軸電纜的特性阻抗，取決于結構參數：

• 內導體直徑
• 外導體內徑
• 介質材料

簡單說

幾何結構決定阻抗

但問題來了：

不同阻抗，對應不同性能最優點

三、為什么是75Ω？（低損耗的極限點）

工程上有一個結論

當同軸結構接近75Ω時：

傳輸損耗最小

原因是：

• 電場與磁場分布更均衡
• 導體損耗與介質損耗達到一個平衡點

所以：

視頻、廣播、長距離傳輸 → 75Ω

四、為什么又有50Ω？（功率能力的折中點）

如果只追求最大功率傳輸，其實最佳點在：

大約 30Ω 左右

但問題是

損耗會變大

于是工程師做了一個經典折中：

在“功率能力”和“損耗”之間找平衡

最終落在：

約50Ω

五、50Ω vs 75Ω（核心差異）

一句話總結：

50Ω偏“能量”，75Ω偏“信號”

六、為什么這兩個標準能“活到今天”？

這就不是純技術問題了，而是

歷史路徑依賴

早期通信系統已經選定

后續設備全部沿用

產業生態形成

• 線纜
• 連接器
• 儀器

全部圍繞這兩個標準建立

成本與兼容性

改標準的代價太大

所以：

不是不能改，而是沒必要改

七、一個很多人踩的坑：50Ω和75Ω混用

很多人覺得：

“差不多能用”

但實際會發生

阻抗不匹配 → 反射

表現：

• 信號衰減
• 畫面失真
• 測試異常

高頻下更明顯

八、一個真實場景

某系統：

• 設備是50Ω
• 線纜用了75Ω

結果：

指標始終達不到

更換后：

問題直接解決

?? 寫在最后

50Ω和75Ω并不是隨意選擇的數值，而是工程實踐中在不同性能目標下形成的最優折中結果。一個偏向功率傳輸能力，一個偏向信號損耗控制，這種差異也決定了它們在不同應用場景中的長期共存。

在實際工程中可以明顯感受到，很多問題并不是設計復雜，而是基礎匹配沒有做好。像德索連接器在相關產品設計與應用中，也會更加關注阻抗匹配與系統一致性，讓連接在整個鏈路中保持穩定。

很多時候，技術標準之所以存在，不是因?yàn)樗昝?，而是因?yàn)椋?/p>

它足夠好，而且被所有人接受。

關于德索

德索連接器（Dosinconn）
專注射頻同軸連接器與高頻線束組件定制

擁有精密結構設計與制造能力，
支持 SMA、BNC、TNC、MCX/MMCX 等系列連接器及線束開發、打樣與批量生產。

工廠位于廣東江門，
服務通信設備、測試測量、安防監控與工業射頻應用領域客戶。

The post BNC連接器的阻抗為什么偏偏是50歐或75歐？這背后有一段有趣的通信史 appeared first on BNC接頭網.

德索連接器 · 王工

這兩年“低空經濟”很熱，從巡檢、測繪到應急通信，無人機幾乎成了標配。

但有一次現場讓我印象很深：

整套圖傳系統沒問題，畫面卻斷斷續續。

團隊一開始懷疑：

• 天線
• 發射模塊
• 干擾環境

結果最后定位到——

一根BNC線纜接觸不穩定。

換掉之后，畫面立刻恢復。

在德索連接器參與的類似項目中，這種“看起來不起眼，但一出問題就是致命點”的情況，其實并不少見。

一、為什么是BNC？它在圖傳鏈路中的角色

很多人以為圖傳核心是：

發射模塊 + 天線

但中間還有一段關鍵鏈路：

射頻連接（線纜 + 接頭）

BNC在線路中通常承擔：

• 模塊與測試設備連接
• 圖傳信號調試接口
• 臨時或半固定鏈路

一句話總結：

它是“橋”，不是主角，但橋斷了全完

二、無人機場景，對連接的要求比你想得更苛刻

相比實驗室環境，無人機場景更“殘酷”：

1 振動持續存在

• 電機震動
• 飛行氣流

長時間作用在連接點

2 插拔頻繁

• 調試
• 更換模塊

接觸結構容易疲勞

3 空間受限

• 布線緊湊
• 彎折半徑小

對線纜和接口是考驗

三、BNC為什么還能“扛住”

很多人會問：

“這種老接口，真的適合無人機？”

答案是：

在特定場景下，反而很合適

優勢一：快速插拔

現場調試效率高

優勢二：結構直觀

不容易裝錯

優勢三：成本與可替換性

出問題可快速更換

四、但問題也恰恰出在它的“短板”

BNC的局限，在無人機場景會被放大

五、最容易被忽略的三個隱患

1 接觸不良

輕微松動 = 信號間歇中斷

2 屏蔽不連續

外界干擾進入

3 應力集中

線纜拉扯 → 接口疲勞

六、為什么它能成為“救命稻草”

不是因?yàn)樗嘞冗M(jìn)，而是因?yàn)椋?/p>

問題往往集中在“連接點”

當你排查完：

• 模塊
• 天線
• 軟件

最后發現：

只是一個連接問題

七、一個典型現場邏輯

排查順序通常是：

模塊 → 天線 → 環境

但真正高效的順序應該是：

先看連接 → 再看系統

八、工程上的優化建議

1 做好應力釋放

固定線纜，避免拉扯

2 定期檢查接口

防止松動和磨損

3 關鍵鏈路減少中間連接

降低故障點

4 必要時升級接口方案

高振動環境可考慮更高鎖定結構

?? 寫在最后

在無人機圖傳系統中，BNC線纜雖然只是一個連接部件，但其穩定性直接影響信號傳輸質量。在復雜環境下，連接點往往是最容易出現問題的環節，而這些問題又很容易被忽略。

在實際項目中可以明顯感受到，很多“系統級故障”，最終都可以追溯到連接細節。像德索連接器在相關產品設計與應用中，也會更加關注結構穩定性與抗振性能，讓連接在復雜環境中依然可靠。

很多時候，真正決定系統穩定性的，不是最復雜的模塊，而是：

那根你最不在意的線。

關于德索

德索連接器（Dosinconn）
專注射頻同軸連接器與高頻線束組件定制

擁有自有精密加工與裝配能力，
支持 SMA、BNC、TNC、MCX/MMCX 等系列連接器及線束的開發、打樣與批量生產。

工廠位于廣東江門，
服務通信設備、測試測量、車載電子與工業射頻應用領域客戶。

The post 低空經濟火了，但這根不起眼的BNC線纜竟然是無人機圖傳的“救命稻草”？ appeared first on BNC接頭網.

BNC公頭直式接線法蘭盤式座子

The post BNC公頭直式接線法蘭盤式座子 appeared first on BNC接頭網.

BNC公頭直式螺母焊接安裝式座子

The post BNC公頭直式螺母焊接安裝式座子 appeared first on BNC接頭網.

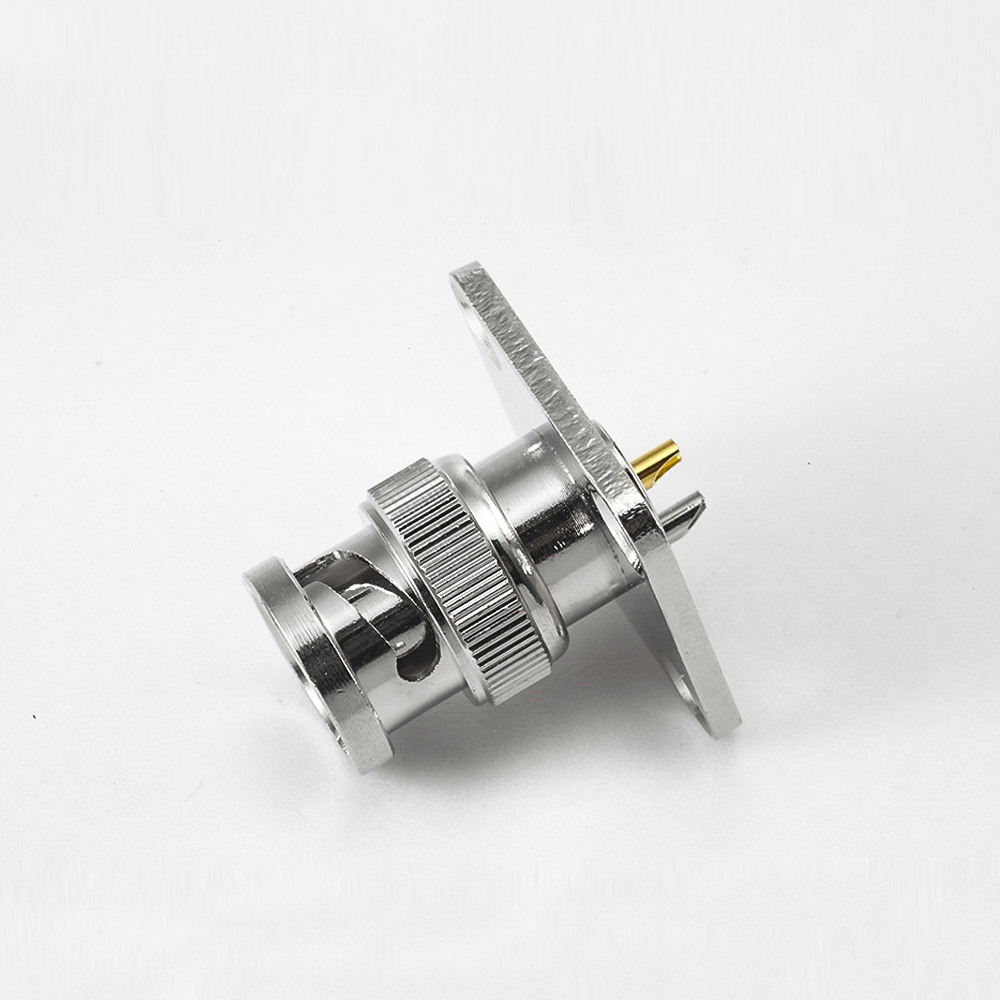

BNC 75歐姆公頭直式法蘭盤式座子
