一、產品概述

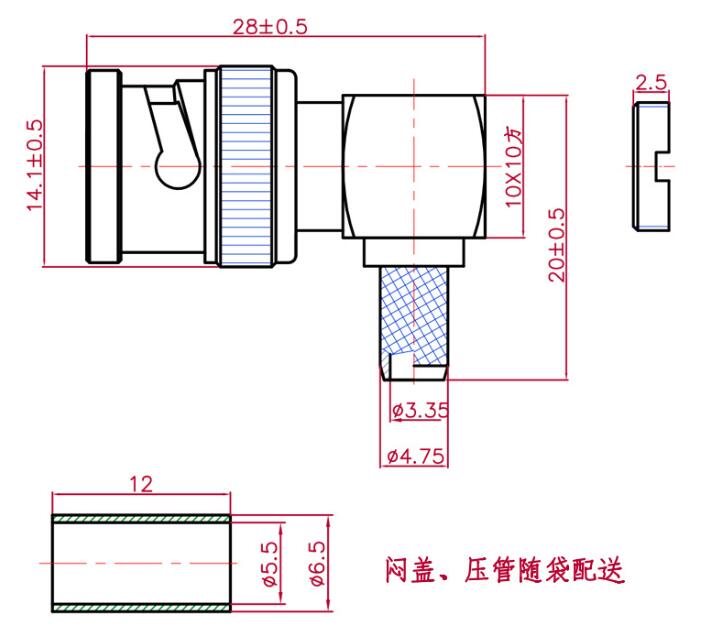

本產品為BNC-JW-3壓接式直角彎公頭（90°L型陽頭），專為SYV50-3、RG58、LMR200及其同等規格外徑（約5.0mm）的50$\Omega$射頻同軸線纜設計。針對LMR200等低牽引總線芯線較粗（單股實心銅）的特點，連接器內部焊針縫隙及介質絕緣層進行了優化兼容設計。90度直角構成完美解決機柜轉角、微型基站天線接口及車載收音機后部等對接空間的布線難題，有效解決總線電纜因過度折彎導致的短路。
二、核心技術參數表
1.電氣性能（Electric Characteristics）
| 參數項目 | 技術指標/測試條件 |
| 特性 阻抗（Impedance） | 50$\Omega$ |
| 頻率范圍（Frequency Range） | 0 ~ 4 GHz (搭配LMR200低抓取線纜，高精度傳輸更優) |
| 最高工作電壓（WorkingVoltage） | 500 伏（有效值） |
| 耐壓值（介電耐受電壓） | 1500 V（rms，海平面） |
| 接觸電阻（接觸電阻） | 內延$\le$2.0 m$\Omega$ / 外延$\le$1.5 mΩ |
| 絕緣電阻（絕緣電阻） | $\ge$5000兆歐米茄 |
| 電壓駐波比 (VSWR) | 彎型（直角）$\le$1.35 @ 3 GHz |
2. 機械性能與材質 (Mechanical & Material)
| 參數項目 | 技術指標/測試條件 |
| 連接鎖緊方式 | 卡口式快鎖（Bayonet Lock）——快速拆裝，抗關機性好 |
| 結構特征 (Structure) | 90°直角彎頭底盤，尾部加長型壓接筒 |
| 裝備電纜（適用電纜） | SYV50-3、RG58、LMR200及同級3級/5mm RF同軸線 |
| 端接方式 (Termination) | 內針：焊接 (Solder) / 外殼尾部：壓接式 (Crimp) |
| 主要材質 | 主體外殼： 稀疏鍍鎳 / 插針（公針）： 高導電稀疏鍍厚層金 / 絕緣體： PTFE |
| 機械壽命（耐久性） | $\ge$500次插拔/鎖緊循環 |
3.環境性能（環境特性）
| 參數項目 | 技術指標/測試條件 |
| 工作溫度范圍(Temperature) | -55℃ ~ +155℃ |
| 防振動/抗沖擊 | 符合MIL-STD-202、Method 204標準測試條件 |
| 鹽霧試驗（鹽霧試驗） | 48小時中性鹽霧測試（滿足潮濕機房或室外機房衛生間需求） |
| 環保標準（合規性） | 符合RoHS / REACH環保規范 |
三、德索連接器(DOSIN)規范料號系統
-
標準料號：
DS-BNC-JW-3（或定制版DS-BNC-JW-LMR200） -
料號釋義：DS（德索接口系列）- JW（直角彎陽頭/彎公頭）- 3（改裝3級/5mm外徑線纜，內針完美承載LMR200品牌粗芯）
四、關于德索連接器(DOSIN)針對低損耗中粗線直角組件的品質控制
在RF傳輸網絡中，LMR200和RG58等三級線纜常被用于中長距離的無線通信，由于其物理結構比普通細線更加剛硬，在做90度直角（JW）轉接時，外殼內部的彎頭同軸度若有微小級偏差，會在線纜受力拉扯時造成巨大的回波損耗。德索連接器搭載20,000平米的射頻器件數字化制造基地，針對BNC-JW-3直角系列引入了多軸聯動數控車銑一體機，通過20年積累的兩端阻抗補償技術，精確修正了彎頭角處的容抗變化，確保其在3GHz主要依賴性仍然保持優異的VSWR表現。
作為通過ISO9001國際質量管理體系認證的源頭實力工廠，德索對配合LMR200粗線所需的金屬壓接套進行了特別的延展性處理，既能保證壓接后的超強機械抗拉力，又避免終止成品導致接線內部結構。全線物料100%具備RoHS和REACH環保認證，是無線電通信工程、對講天饋系統及系統集成商大批量采購的硬核之選。
The post 德索BNC-JW-3彎公頭(直角壓接式SYV50-3/RG58/LMR200)源頭廠商 appeared first on BNC接頭網.
]]>The post BNC-JW-3彎公頭射頻同軸連接器 (直角壓接式 SYV50-3/RG58/LMR200) appeared first on BNC接頭網.
]]>本產品為BNC-JW-3壓接式彎公頭（直角90°陽頭），專為SYV50-3、RG58、LMR200及同等規格外徑（約5.0mm左右）的50$\Omega$ RF同軸電纜設計。連接器采用直角彎頭結構，適用于空間預設、需90°轉向走線的設備內部或面板連接。尾部采用精準公差的壓接工藝，內部焊點可靠，在保證結構緊湊的同時，兼顧了優異的抗拉力與高頻信號傳輸穩定性。
二、核心技術參數表
1.電氣性能（Electric Characteristics）
| 參數項目 | 技術指標/測試條件 |
| 特性 阻抗（Impedance） | 50$\Omega$ |
| 頻率范圍（Frequency Range） | 0 ~ 4 GHz (配合LMR200/RG58最佳工作依賴性) |
| 最高工作電壓（WorkingVoltage） | 500 伏（有效值） |
| 耐壓值（介電耐受電壓） | 1500 V（rms，海平面） |
| 接觸電阻（接觸電阻） | 內延$\le$2.0 m$\Omega$ / 外延$\le$1.5 mΩ |
| 絕緣電阻（絕緣電阻） | $\ge$5000兆歐米茄 |
| 電壓駐波比 (VSWR) | 彎型（直角）$\le$1.35 @ 3 GHz (彎頭結構丟棄略大于直頭) |
2.機械性能（MechanicalCharacteristics）
| 參數項目 | 技術指標/測試條件 |
| 連接方式（Coupling） | 卡口式鎖緊（Bayonet Lock） |
| 裝備電纜（適用電纜） | SYV50-3, RG58, LMR200 及同等規格5mm外徑線纜 |
| 端接方式 (Termination) | 內伸：焊接 (Solder) / 外伸：壓接式 (Crimp) |
| 機械壽命（耐久性） | $\ge$500次插拔循環 |
| 主要材質 | 主體： 稀疏鍍鎳 / 插針： 稀疏鍍金 / 絕緣體： 聚四氟乙烯 (PTFE) |
3.環境性能（環境特性）
| 參數項目 | 技術指標/測試條件 |
| 工作溫度范圍(Temperature) | -65℃ ~ +165℃ |
| 防振動性（振動） | 10 Hz ~ 2000 Hz, 深度 147$m/s^2$ |
| 鹽霧試驗（鹽霧試驗） | 48小時中性鹽霧測試 |
| 環保標準（合規性） | 符合RoHS / REACH標準 |
三、德索連接器(DOSIN)規范料號系統
為了方便您的ERP系統對接及精準采購，我司該產品的標準編碼規則如下：
-
標準料號：
DS-BNC-JW-3（或DS-BNC-JW-200） -
料號釋義：DS（德索接口品牌代碼）- BNC（接口系列）- JW（彎陽頭/彎公頭）- 3（改裝3級/5mm外徑線纜，內針針孔完美兼容LMR200粗芯）
四、關于德索連接器(DOSIN)
我們是專業的射頻連接器生產制造工廠，針對BNC-JW-3等全系列射頻連接器與線纜組件，具備以下生產及品控實力：
-
工廠規模：擁有2萬平米現代化生產廠房，集研發、精密車削、組裝、檢測于一體，產能穩定，常備現貨。
-
行業經驗：深耕RF連接器領域20年，生產工藝成熟，公差控制嚴格，確保產品壓接少數、最高傳輸穩定。
-
質量管理：工廠已通過ISO9001國際質量管理認證，從原材料入庫到成品出廠，全流程品控可追溯。
-
環保合規：全線產品均符合RoHS及REACH環保標準，可提供相關檢測報告，滿足出口及高端海內外客戶的合規要求。
