一、產品概述

本產品為BNC-JW-3壓接式直角彎公頭（90°L型陽頭），專為SYV50-3、RG58、LMR200及其同等規格外徑（約5.0mm）的50$\Omega$射頻同軸線纜設計。針對LMR200等低牽引總線芯線較粗（單股實心銅）的特點，連接器內部焊針縫隙及介質絕緣層進行了優化兼容設計。90度直角構成完美解決機柜轉角、微型基站天線接口及車載收音機后部等對接空間的布線難題，有效解決總線電纜因過度折彎導致的短路。

二、核心技術參數表

1.電氣性能（Electric Characteristics）

參數項目	技術指標/測試條件
特性 阻抗（Impedance）	50$\Omega$
頻率范圍（Frequency Range）	0 ~ 4 GHz (搭配LMR200低抓取線纜，高精度傳輸更優)
最高工作電壓（WorkingVoltage）	500 伏（有效值）
耐壓值（介電耐受電壓）	1500 V（rms，海平面）
接觸電阻（接觸電阻）	內延$\le$2.0 m$\Omega$ / 外延$\le$1.5 mΩ
絕緣電阻（絕緣電阻）	$\ge$5000兆歐米茄
電壓駐波比 (VSWR)	彎型（直角）$\le$1.35 @ 3 GHz

2. 機械性能與材質 (Mechanical & Material)

參數項目	技術指標/測試條件
連接鎖緊方式	卡口式快鎖（Bayonet Lock）——快速拆裝，抗關機性好

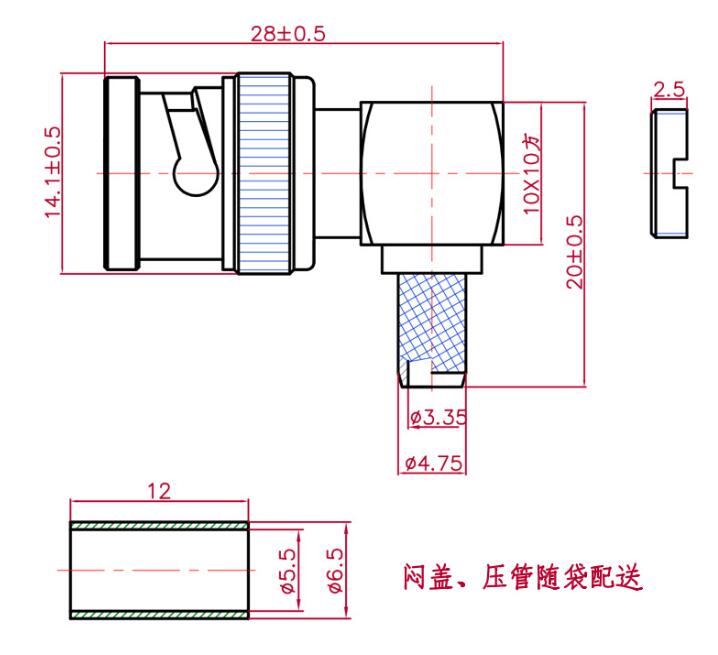

結構特征 (Structure)	90°直角彎頭底盤，尾部加長型壓接筒
裝備電纜（適用電纜）	SYV50-3、RG58、LMR200及同級3級/5mm RF同軸線
端接方式 (Termination)	內針：焊接 (Solder) / 外殼尾部：壓接式 (Crimp)
主要材質	主體外殼： 稀疏鍍鎳 / 插針（公針）： 高導電稀疏鍍厚層金 / 絕緣體： PTFE
機械壽命（耐久性）	$\ge$500次插拔/鎖緊循環

3.環境性能（環境特性）

參數項目	技術指標/測試條件
工作溫度范圍(Temperature)	-55℃ ~ +155℃
防振動/抗沖擊	符合MIL-STD-202、Method 204標準測試條件
鹽霧試驗（鹽霧試驗）	48小時中性鹽霧測試（滿足潮濕機房或室外機房衛生間需求）
環保標準（合規性）	符合RoHS / REACH環保規范

三、德索連接器(DOSIN)規范料號系統

• 標準料號：DS-BNC-JW-3（或定制版DS-BNC-JW-LMR200）

• 料號釋義：DS（德索接口系列）- JW（直角彎陽頭/彎公頭）- 3（改裝3級/5mm外徑線纜，內針完美承載LMR200品牌粗芯）

四、關于德索連接器(DOSIN)針對低損耗中粗線直角組件的品質控制

在RF傳輸網絡中，LMR200和RG58等三級線纜常被用于中長距離的無線通信，由于其物理結構比普通細線更加剛硬，在做90度直角（JW）轉接時，外殼內部的彎頭同軸度若有微小級偏差，會在線纜受力拉扯時造成巨大的回波損耗。德索連接器搭載20,000平米的射頻器件數字化制造基地，針對BNC-JW-3直角系列引入了多軸聯動數控車銑一體機，通過20年積累的兩端阻抗補償技術，精確修正了彎頭角處的容抗變化，確保其在3GHz主要依賴性仍然保持優異的VSWR表現。

作為通過ISO9001國際質量管理體系認證的源頭實力工廠，德索對配合LMR200粗線所需的金屬壓接套進行了特別的延展性處理，既能保證壓接后的超強機械抗拉力，又避免終止成品導致接線內部結構。全線物料100%具備RoHS和REACH環保認證，是無線電通信工程、對講天饋系統及系統集成商大批量采購的硬核之選。
