一、產品概述

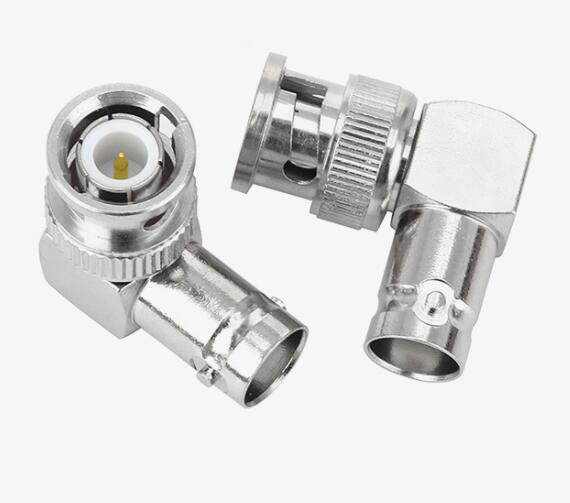

本產品為全銅鍍鎳BNC-JKW公轉母90°直角轉接頭（L型彎頭轉接器）。一端為BNC公頭（內針帶卡口旋套），另一端為BNC母頭（內孔帶卡口銷釘）。產品整體采用高純度全銅材質精密車削完成，外殼表面覆蓋加固耐磨的工業級鍍鎳層。該轉專為空間小型、轉向困難的直角轉向環境設計，能夠實現90度的信號無損拐點，廣泛評估機柜內部走線、醫療監護儀、廣電設備、寬帶測試機臺及安防高清監控系統。

二、核心技術參數表

1.電氣性能（Electric Characteristics）

參數項目	技術指標/測試條件
特性 阻抗（Impedance）	50$\Omega$(兼容通用視頻與通信測試系統)
頻率范圍（Frequency Range）	0 ~ 4 GHz (高阻抗直角優化，信號衰減低)
工作電壓（WorkingVoltage）	500 伏（有效值）
耐壓值（介電耐受電壓）	1500 V（rms，海平面）
接觸電阻（接觸電阻）	內延$\le$2.0 m$\Omega$ / 外延$\le$1.5 mΩ
絕緣電阻（絕緣電阻）	$\ge$5000兆歐米茄
電壓駐波比 (VSWR)	彎型（直角）$\le$1.35 @ 3 GHz

2. 機械性能與材質 (Mechanical & Material)

參數項目	技術指標/測試條件
接口 A 類型（接口 A）	BNC 公頭 / 陽頭 (BNC Plug / Male) —— 內針帶卡口套
接口 B 類型（接口 B）	BNC 母頭 / 陰頭 (BNC Jack / Female) —— 內孔帶銷釘
外觀特征結構	90度直角**L型（彎式）**結構
機械壽命（耐久性）	$\ge$500次插拔/旋轉循環
主要材質	主體外殼：全銅鍍鎳（防刮擦、耐腐蝕） /公針與母針：高導電銅厚層鍍金/ 絕緣體：聚四氟乙烯 (PTFE)

3.環境性能（環境特性）

參數項目	技術指標/測試條件
工作溫度范圍(Temperature)	-65℃ ~ +165℃
防振動/抗沖擊	符合MIL-STD-202、Method 213標準測試條件
鹽霧試驗（鹽霧試驗）	48小時中性鹽霧測試（確保長期機房或暴露環境下外殼不發黑）
環保標準（合規性）	符合RoHS / REACH環保規范

三、德索連接器(DOSIN)規范料號系統

• 標準料號：DS-A-BNCJ-BNCK-W

• 料號釋義：DS（德索品牌）- A（Adapter 轉接頭系列）- BNCJ（BNC公）- BNCK（BNC母）- W（W型90度直角彎頭結構）

四、關于德索連接器(DOSIN)針對90度直角轉接件的品質控制

直角90°轉向轉接頭（L型）由于內部互連通道直角拐彎，其內部核心核心的幾何形變和電磁勢控制是業界公認的難點。德索連接器在20000平米的現代化廠房內存在，針對BNC-JKW彎式轉接頭引入了微距同軸度測試儀。通過長達20年的射頻接插件設計沉淀，德索對轉接頭轉角處的絕緣介質（PTFE）進行了階梯式阻抗補償設計，解決了彎頭普遍駐波比偏高的缺陷。

作為通過ISO9001國際質量管理體系認證的源頭實力廠家，德索堅決不使用任何含嚴重的鋅合金或恢復恢復銅，主體全部采用標準的鎳合金制造。全線出廠產品100%具備RoHS及REACH環保資質，在大幅降低信號回波損耗的同時，為機柜及廢緊湊型弱電集成項目提供、長壽命的硬件連接支撐。
