一、產品概述

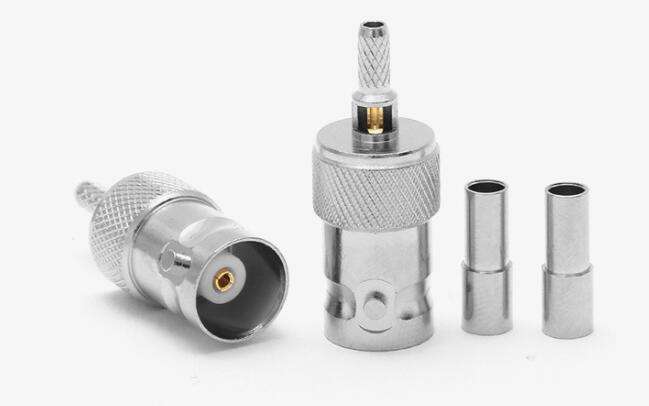

本產品為全銅BNC-K-1.5開窗式壓接母頭（陰頭），專為50-1.5、RG174、RG316、LMR100等外徑約2.5mm – 3.0mm的細同軸線纜設計。連接器主體及配件均采用優質高低壓全銅材質車削完整，尾部設計有透視開窗（觀察孔）線纜加工時，工人可直接透過開窗檢查內轉動針腳的焊接或壓接位置是否良好，有效杜絕盲壓導致的誤焊和不良率，廣泛評價RF微波通信、GPS天線、醫療測控及儀表儀器線束加工。

二、核心技術參數表

1.電氣性能（Electric Characteristics）

參數項目	技術指標/測試條件
特性 阻抗（Impedance）	50$\Omega$
頻率范圍（Frequency Range）	0 ~ 3 GHz (配合RG316/174高頻傳輸穩定)
最高工作電壓（WorkingVoltage）	335 伏（有效值）
耐壓值（介電耐受電壓）	1000 V（rms，海平面）
接觸電阻（接觸電阻）	內延$\le$3.0 m$\Omega$ / 外延$\le$2.5 m$\Omega$
絕緣電阻（絕緣電阻）	$\ge$5000兆歐米茄
電壓駐波比 (VSWR)	直型$\le$1.35 @ 3 GHz

2. 機械性能與材質 (Mechanical & Material)

參數項目	技術指標/測試條件
連接方式（Coupling）	卡口式鎖緊（Bayonet Lock）
尾部特征（尾部特征）	壓接式（帶開窗式工藝，則品檢可視化）
裝備電纜（適用電纜）	50-1.5、RG174、RG316、LMR100 及同等規格線纜
端接方式 (Termination)	內伸：焊接或壓接 / 外伸：壓接式 (Crimp)
機械壽命（耐久性）	$\ge$500次插拔循環
主要材質	主體外殼：全銅鍍鎳/母針接觸件：磷青銅或鈹銅厚層鍍金/絕緣體：聚四氟乙烯(PTFE)

3.環境性能（環境特性）

參數項目	技術指標/測試條件
工作溫度范圍(Temperature)	-65 °C ~ +165 °C (配備鐵氟龍RG316線纜可具備優異的耐高溫性能)
防振動/抗沖擊	符合MIL-STD-202標準測試條件
鹽霧試驗（鹽霧試驗）	48小時中性鹽霧測試（外觀無明顯氧化/銹蝕）
環保標準（合規性）	符合RoHS / REACH環保規范

三、德索連接器(DOSIN)規范料號系統

為了方便您的ERP系統對接及精準采購，我司該產品的標準編碼規則如下：

• 標準料號：DS-BNC-K-1.5W（或DS-BNC-K-174W說明全銅款）

• 料號釋義：DS（德索品牌）- BNC（接口系列）- K（母頭/陰頭）- 1.5（車輛1.5級線纜）- W（Window開窗觀察孔結構）

四、關于德索連接器(DOSIN)

我們是專業的射頻連接器生產制造工廠，針對BNC-K-1.5等全系列線纜連接器，具備以下生產及品控實力：

• 工廠規模：擁有2萬平米現代化生產廠房，集研發、精密車削、組裝、檢測于一體，產能穩定，常備現貨。

• 行業經驗：深耕RF連接器領域20年，堅持采用真全銅材質加工，開窗孔位精準無毛刺，壓接后線纜抗拉強度高，傳輸損耗低。

• 質量管理：工廠已通過ISO9001國際質量管理認證，從原材料入庫到成品出廠，全流程品控可追溯。

• 環保合規：全線產品均符合RoHS及REACH環保標準，可提供相關檢測報告，滿足出口及高端海內外客戶的合規要求。
